12bit垂直分辨率，最高2.5GSa/s采样率，最大500MHz带宽；
集八种独立仪器于一身，包括：4通道示波器、16通道逻辑分析仪、频谱分析仪、任意波发生器、数字电压表、频率计和累加器、协议分析仪、协议发生器；

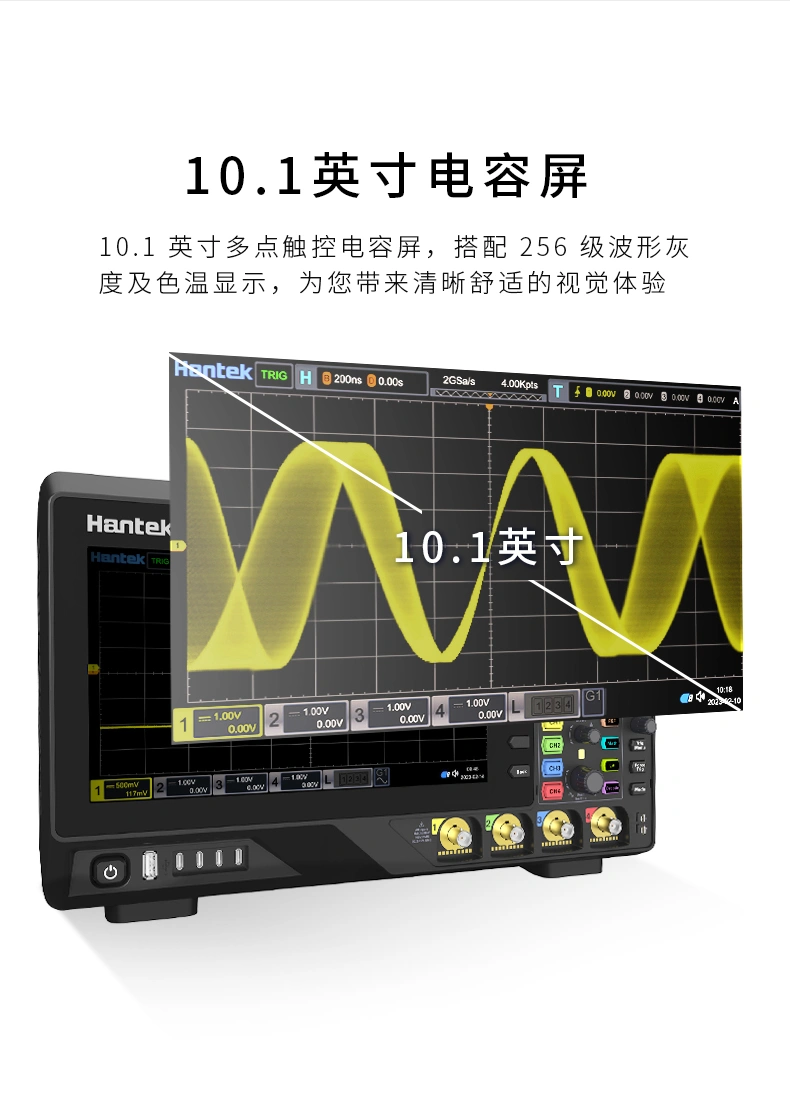

10.1寸多点触控电容屏，256级波形灰度及色温显示；
丰富的串行协议触发和解码功能；
波形捕获率高于110万帧每秒；
多达51种波形参数自动测量；

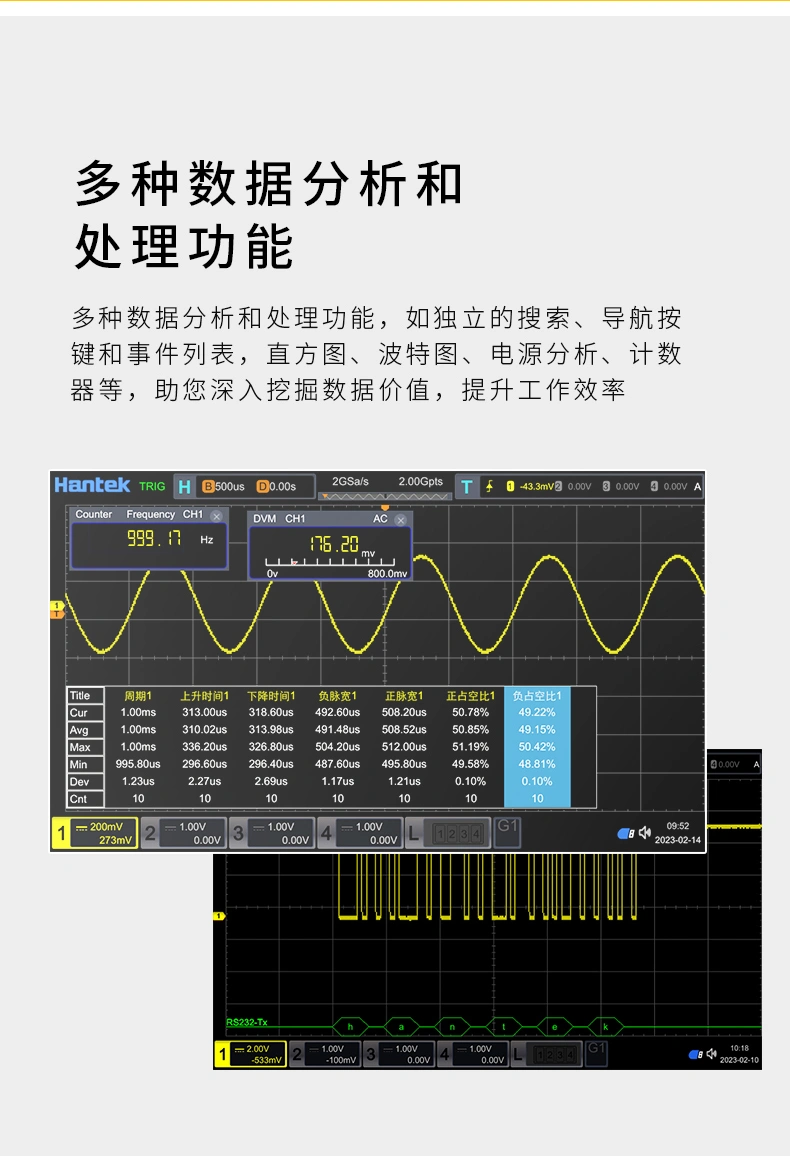

多种数据分析和处理功能：独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、频率计。
| 型号 | 模拟通道 | 模拟带宽 | 垂直分辨率 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 |
| HRDO2504E | 4CH | 500MHz | 12-bit | 2.5GSa/s | 2Gpts | 110万帧/秒 | 16CH | 50MHz,1CH |
| HRDO2354E | 4CH | 350MHz | 12-bit | 2.5GSa/s | 2Gpts | 110万帧/秒 | 16CH | 50MHz,1CH |
| HRDO2204E | 4CH | 200MHz | 12-bit | 2.5GSa/s | 2Gpts | 110万帧/秒 | 16CH | 50MHz,1CH |
| HRDO2104E | 4CH | 100MHz | 12-bit | 2.5GSa/s | 2Gpts | 110万帧/秒 | 16CH | 50MHz,1CH |
| HRDO2504C | 4CH | 500MHz | 12-bit | 2.5GSa/s | 2Gpts | 110万帧/秒 | -- | -- |
| HRDO2354C | 4CH | 350MHz | 12-bit | 2.5GSa/s | 2Gpts | 110万帧/秒 | -- | -- |
| HRDO2204C | 4CH | 200MHz | 12-bit | 2.5GSa/s | 2Gpts | 110万帧/秒 | -- | -- |
| HRDO2104C | 4CH | 100MHz | 12-bit | 2.5GSa/s | 2Gpts | 110万帧/秒 | -- | -- |
| 型号 | HRDO2504E | HRDO2354E | HRDO2204E | HRDO2104E |
| 通道 | 4通道示波器+1通道信号源+16通道逻辑分析仪 | |||
| 带宽 | 500MHz | 350MHz | 200MHz | 100MHz |
| 实时采样率 | 2.5GSa/s单通道，2.5GSa/s半通道，1.25GSa/s全部通道 | |||
| 存储深度 | 2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道） | |||
| 波形捕获率 | 110万帧每秒 | |||
| 垂直分辨率 | 12 bit | |||
| 垂直灵敏度 | 1 MΩ： 500μV/div ~ 10 V/div；50 Ω：500μV/div ~ 1 V/div | |||
| 时基范围 | 500 ps/div~1 ks/div | 1ns/div~1 ks/div | 2ns/div~1 ks/div | 2ns/div~1 ks/div |
| 时基精度 | ±1 ppm ± 1 ppm/年 | |||
| 带宽限制 | 20 MHz，100MHz，200MHZ，350MHz；每通道独立可选；每通道独立可选 | |||
| 触发类型 | 边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C | |||
| 总线和解码 | UART、I2C、SPI、LIN、CAN | |||
| 数学运算 | 加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波、表达式 | |||
| 自动测量 | 51种参数测量，支持统计和分析 | |||
| 分析功能 | 频率计、数字电压表、电源分析、直方图、搜索、导航、波形记录、波特图 | |||
| 硬件录制和回放 | 超过200万帧（单通道） | |||
| 输入耦合 | 直流、交流或接地 | |||
| 输入阻抗和电容 | 1 MΩ ± 1%，50 Ω ± 1% ；18 pF ± 3 pF | |||
| 任意波形发生器 | 信号源，垂直分辨率12 bit，最高输出频率50 MHz，正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图等13种标准波形 | |||
| 数字通道 | 16路，1.25GSa/s采样率 | |||

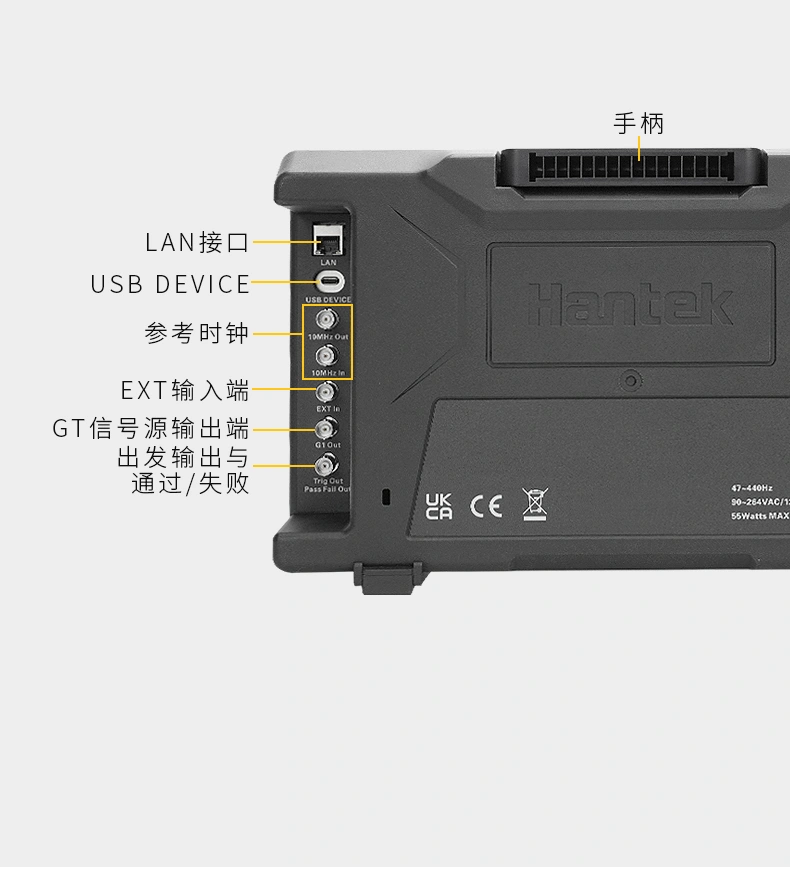

| 接口 | 标配：USB HOST、USB DEVICE、LAN；选配：HDMI，串口 | |||
| 屏幕 | 10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉 | |||
