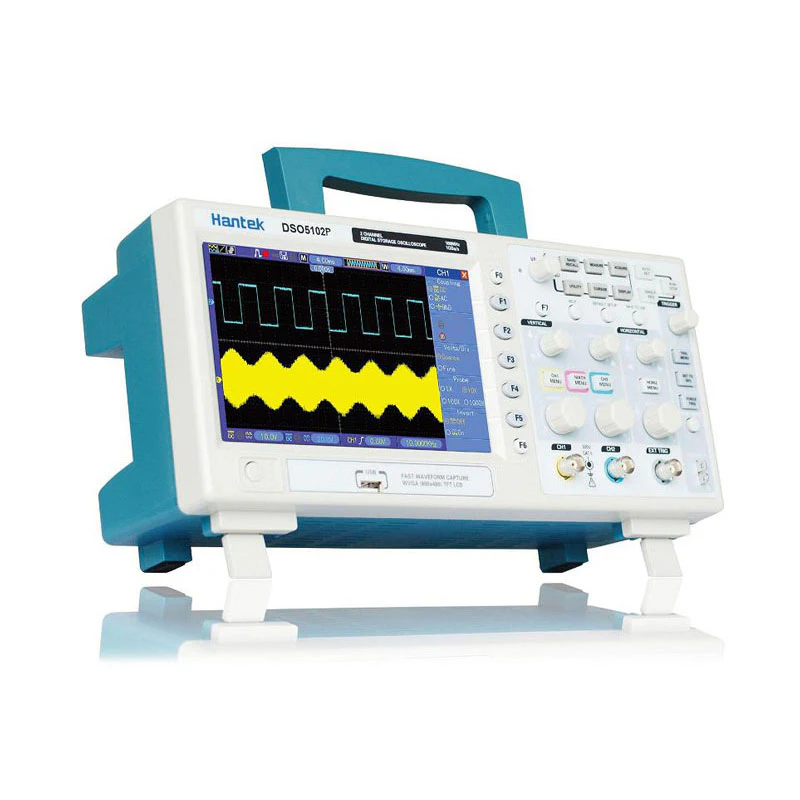

DSO5000P系列数字示波器的带宽是70MHz-200MHz,实时采样率1GSa/s ,可以存储超过1000个波形等信息, 大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x480)，

类型 Ⅰ和类型Ⅱ:300VRMS(10×);

安装类型类型Ⅲ: 150VRMS(1×);

安装类型Ⅱ;以20 dB/decade为斜率，从100kHz以上开始下降到大于等于3 MHz*时的交流峰值13 V,对于非正弦波形，峰值必须小于450 V。

300 V以上的偏移持续时间应小于100 ms, RMS信号电平(包括所有的通过交流藕合删除的直流分量)必须限制到300 V。如果超出了这些值，就可能会损坏仪器。

20ns/div to 80us/div; (-8div x s/div) to 40ms;

200us/div to 80s/div; (-8div x s/div) to 400s

单次：±（1采样间隔时间+500ppm x读数+0.6ns);

>16个平均值：±（1采样间隔时间+500ppm x 读数+0.4ns);取样间隔=秒/格÷200

2mV/格到20mV/格，±400mV; 50mV/格到200mV/格，±2V

500mV/格到2V/格，±40V; 5V/格到10V/格，±50V

在“取样”或“平均”采集模式下，5V/格到10mV/格的精度为±3%;

在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4%

垂直位移为零,且N≥16时：±（3%×读数+0.1格+1mV）,适用于选择10 mV /格或更大的单位时。

垂直位移不为零时，且N≥16时：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格）。

设定从2mV/格到200mV/格增加2mV；从200mV/格到10V/格增加50mV

直流(CH1,CH2):从直流到10MHz为1格; 从10MHz到100MHz为1.5格; 从100MHz到最大量程为2格；

直流（EXT):从直流到100MHz为200mV; 从1000MHz到最大量程为350mV;

直流（EXT/5):直流到100MHz是1V; 从100MHz到最大量程是1.75V;

交流:衰减10Hz以下信号高频抑制:大于80kHz时将衰减信号低频抑制:频率大于150kHZ时，与直流耦合限制相同，小于150kHZ

CH1、CH2: 从中心显示屏开始的±4个分度内为0.2格×伏/格;

EXT: ± (6% 设定值 + 40mV);EXT/5: ± (6% 设定值 + 200mV);

等于: 当脉冲的下降边越过触发电平时，示波表触发。不等于:如果脉冲比指定宽度窄，则触发点为下降边。

否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波表触发。小于:触发点为下降边。

大于(也称为超时触发):当脉冲持续时间长于“脉冲宽度”指定的时间时，示波表触发。

等于: 当波形斜率等于设置斜率时，示波表触发。不等于: 当波形斜率不等于设置时，示波表触发。

小于: 当波形斜率小于设置斜率时，示波表触发。大于: 当波形斜率大于设置斜率时，示波表触发。

“脉冲宽度”或“边沿触发”模式:所有可用触发源“频率计数器”一直在测定触发源，包括当示波表采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。

“脉冲宽度”触发模式，示波表计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。

“边沿触发”模式:示波表计算所有具有足够幅度和正确极性的边沿。

“视频触发”模式:“频率计算器”不工作。

光标间的电压差△V

光标间的时间差△T

△T的倒数，以赫兹为单位（1/△T）

频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、正频宽、负频宽、

上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF

操作：32℉ to 122℉ (0℃ to 50℃);

非操作： -40℉ to 159.8℉ (-40℃ to +71℃)

+104℉ 以下 (+40℃ 以下): ≤90% 相对湿度;

106℉ ~122℉ (+41℃ ~ 50℃): ≤60%相对湿度

操作时：3000米（10000英尺）以下；非操作时：15000米（50000英尺）以下
